Аппарат для пайки полипропиленовых труб

Как правильно выбрать паяльник для полипропиленовых труб

Из большого разнообразия видов паяльников сложно подобрать подходящий. При выборе лучшего инструмента для пайки воспользуйтесь нашими советами.

Опираясь на отзывы профессионалов, которые утверждают, что форма нагревательного элемента никак не влияет на его качества, обратить внимание следует на следующие аспекты:

• Одним из критериев при покупке является стоимость. При относительно одинаковой мощности и комплектации паяльник с плоской платформой будет стоить дешевле;
• Инструментом с мечевидным элементом удобнее для работы на столе в квартире, а стержневой позволяет закреплять несколько насадок, работать в более стесненных или неудобных местах, а также спаивать детали на полу.

Паяльник подбирается также по техническим критериям в зависимости от направления и сложности работ. Для новичков и любителей , желающих сэкономить на работе, главными показателями являются:

• мощность;
• комплектация;
• удобство в работе.

Совет! Для тренировки или бытового использования приобретите недорогой аппарат китайского производства. Его мощности хватит для монтажа труб в квартире или доме, и при необходимости поможет при ремонте или переделке.

Показатель мощности определяет время разогрева рабочего элемента и температуру нагрева при сварке. При использовании одной насадки мощности в 600 Вт вполне достаточно. Для большего числа насадок и труб большого диаметра потребуется «утюжок» в 1200 Вт;
Если позволяют средства, приобретите сварочный аппарат зарубежного производства

Они более надежные и качество паяльных швов при стыках намного выше;
Приобретайте инструмент в комплектации с большим числом насадок;
Обратите внимание на фиксирующую подставку или штатив. Паяльник не должен болтаться.

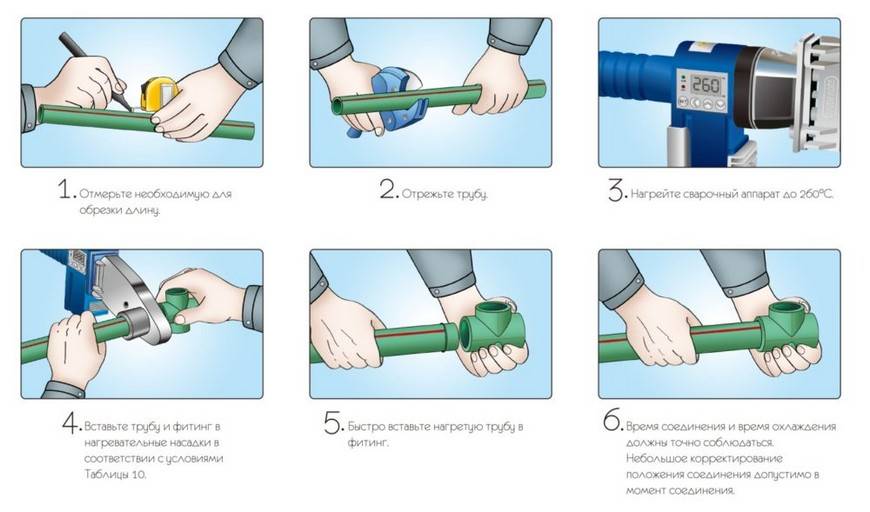

Технология пайки полипропиленовых труб

Паять полипропиленовые трубы довольно просто:

Что примечательно, излишний нагрев мест стыковки влечет за собой изменение структуры материалов после застывания и изменение геометрических параметров внутреннего сечения трубок

По этой причине важно обеспечить штатную температуру разогрева утюга, паяльника или другого оборудования на весь период выполнения монтажных работ

Во время проведения работ с полипропиленовыми изделиями могут возникнуть следующие проблемы:

• Если во время проведения сварочных работ труба слишком легко поддаётся плавке, то этому есть следующее возможное объяснение. Труба изготовлена из вторичных материалов, предел текучести расплава (ПТР) которой бывает от 1 и больше. В то же время как полипропилен РР в среднем имеет ПТР равный 3.
• В том случае, если полипропилен при резке начинает колоться, существует несколько объяснений. Во первых, материал мог быть чрезмерно обожжён на производстве. Во вторых, изделие не было отканденсировано в течение 2 суток в том помещении, где будет устанавливаться. И в третьих, труба была изготовлена из вторичного сырья, либо с превышением содержания мела или талька.

Насадки для паяльника

В домашних условиях паяльник пвх труб используют для работы с деталями из полипропилена диаметром до 63 мм. Для комфортной работы применяют специальные комплектующие.

В домашних условиях используют следующие виды насадок:

• № 20 — выбирают для спайки труб, диаметр которых 0,5 дюймов;
• № 25 — подходит для изделий диаметром 0,75 дюймов;
• № 40 — для изделий диаметров 1,25 дюйма.

Другие насадки, которые имеют больший размер, обычно выбирают монтажники, которые осуществляют соединения труб большого диаметра (10-110 мл и более).

Паяльник можно использовать как для домашних работ, так и для эксплуатации вне дома

Устройство и принцип работы

Конструктивное исполнение паяльников может отличаться. Как правило, они состоят из:

• корпуса, выдерживающего воздействие высоких температур. На нём располагаются индикаторы, позволяющие определить, что прибор готов к работе;
• нагревателя, имеющего характерную форму. В некоторых моделях это конусовидная пластина, в других – цилиндрический стержень. В пластинах предусматриваются посадочные отверстия под различные насадки. Размеры зависят от требуемой мощности;
• терморегулятора, позволяющего изменить температуру процесса;
• подставки, которые могут быть специальными и универсальными. В зависимости от модели паяльника подставки выполняются крестовыми, U-образными, прямоугольными. Последний вид предпочтителен;
• насадок, которые могут быть хомутовидными, либо иметь цилиндрическую форму. Благодаря ровной и гладкой поверхности, удаётся стабилизировать процесс и обеспечить оптимальную скорость нагрева. Специальное антипригарное покрытие позволяет предотвратить припекание размягчённого пластика.

Возможна установка насадок различного диаметра

Вращая терморегулятор, можно изменить степень нагрева полипропиленовых элементовЗелёный индикатор оповестит о достаточном нагреве устройства

Принцип работы сварочного аппарата предполагает размягчение материала спаиваемых деталей и последующее их соединение. Для этого на дорн одевают элемент с раструбом, а обрезанную трубу просовывают в отверстие гильзы, разогретой до определённой температуры. Выждав нужное время, элементы снимают и соединяют.

Разогретые элементы соединяются между собой

Какие параметры является основными для выбора аппарата для сварки

Основными элементами аппарата для сварки полипропиленовых труб выступает нагреватель и матрица. Они отвечают за нагрев и соединение элементов конструкции между собой, в результате чего получается шов высокого качества.

Критерии выбора инструмента для сваривания пластиковых труб:

1. Мощность — от 600 до 2000 Вт. Влияет на уровень производительности, в частности на скорость нагрева полипропилена (в зависимости от диаметра изделия). Чем показатель больше, тем быстрее происходит сваривание.
2. Насадки (их количество и размер) — влияет на ширину диапазона диаметров полипропиленовых труб, которые можно соединять.
3. Регулировка температуры — у разных производителей полипропиленовых труб отличается температура плавления материала (может варироваться от 220 до 260 градусов по Цельсию), так же на степень нагрева может влиять температура окружающей среды (например, зимой на улице). Поэтому лучше отдать предпочтение прибору с наличием температурной регулировки.
4. Защитные функции — защита от перегрева и загрязнений убережёт от случайных поломок.

При выборе паяльника надо учитывать его мобильность и безопасность, а также форму нагревательного элемента. Она бывает:

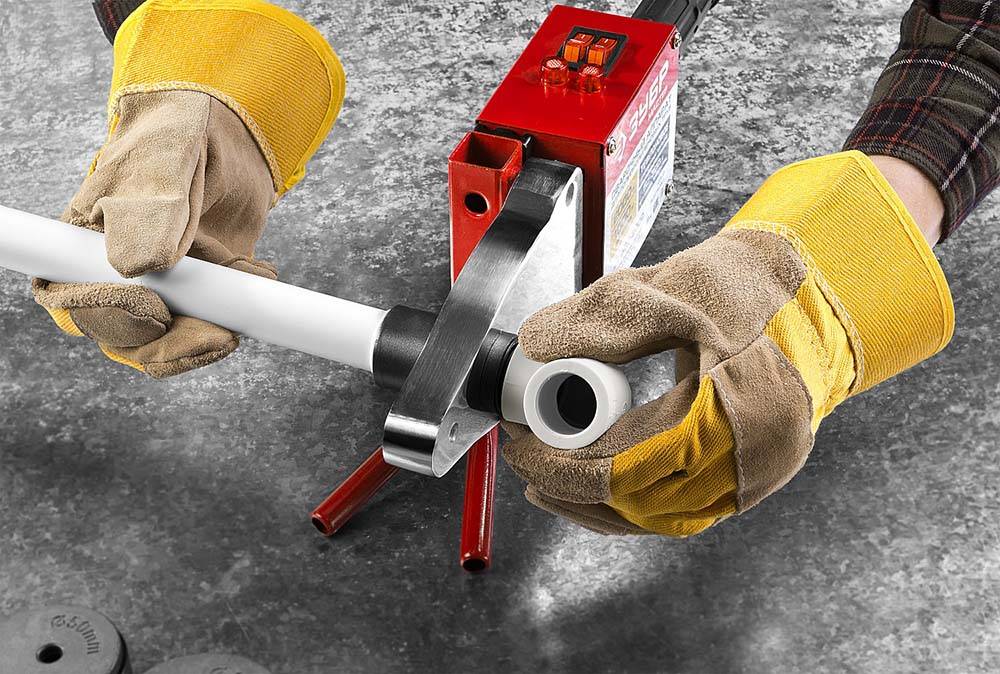

1. Мечевидная (утюг) — широкая пластина напоминающая меч, с зафиксированной на ней насадкой. Такой инструмент предназначен для стационарного использования на столе.

Мечевидный паяльник называется так из-за формы пластины, которая передаёт температуру матрице. Кроме того, при установке нескольких парных матриц, возможно, сваривать полимерные трубы с разным диаметром.

Инструмент рекомендован для стационарного использования. Этим паяльником удобно сшивать в легкодоступных местах. А также, возможна установка одновременно нескольких матриц.

Мечевидные сварочные аппараты

1. Цилиндрическая — элемент нагрева в форме цилиндра. Рекомендуется для сварки при сложной развязке ПВХ трубопровода. Возможна стационарная работа, для этого в комплекте есть подставка.

Насадки на таких паяльниках цилиндрической формы, устанавливаются с торца, и крепятся на болты.  Так как, удалённость матрицы от начала цилиндра не имеет ограничений, то пайку трубы можно производить в самых трудных местах, например, около стены.

Возможно производить работы на различных участках открытого трубопровода, и в стационаре.

Цилиндрический сварочный аппарат

О типовых конструкциях

Держатели и нагревательные элементы размещаются внутри. Держатель изолирован, что позволяет сохранять одно положение инструмента во время работы. Нагревательный элемент отвечает за процесс плавления. Конструкция у всех аппаратов для сварки примерно одинаковая.

Если требуется сварка труб больших диаметров – берутся приспособления с довольно сложной системой, позволяющей управлять процессом пайки

Ведь важно сделать так, чтобы нагрев конструкции не был слишком сильным. Иначе трубка или муфта могут полностью расплавиться. Конструкции часто снабжаются защитными функциями, с помощью которых регулируется не только температура на рабочем нагревательном устройстве, но и время, за которое плавится труба или фитинг

Конструкции часто снабжаются защитными функциями, с помощью которых регулируется не только температура на рабочем нагревательном устройстве, но и время, за которое плавится труба или фитинг.

Температура вместе со временем привязываются к толщине стенке муфты и диаметру изделия.

Как правильно выбрать насадки

• Для паяльников с меньшей производительностью надо выбрать меньший диаметр, которым обладает насадка. Маломощные приборы просто не способны прогреть слишком большие насадки. Перед покупкой паяльника надо убедиться в том, что эти два элемента в комплекте соответствуют друг другу.
• Специалисты рекомендуют при выборе учитывать свои личные потребности. Профессиональным мастерам надо работать с насадками и с 10, и со 110 миллиметрами. В домашних условиях в основном интерес представляют только три варианта – 16, 24 и 32 мм. В этот размерный ряд укладывается любой домашний трубопровод. Бессмысленно приобретать насадки большего диаметра.
• Важен и материал изготовления. Тефлоновое покрытие и хорошая теплопроводность – наиболее актуальные требования.

Чем больше насадок, тем лучше. Правда, стоит учесть, что цена растёт вместе с увеличением их размера.

Паяльники стоимостью до 4 тыс. руб.

Практически все дешевые паяльники оснащаются весьма примитивными термостатами, поэтому перепад температур на жале таких приборов составляет 50-100 °С. Это довольно много и может привести к перегреву свариваемых труб. В итоге соединение окажется непрочным, дефектным или даже даст течь. Данный недостаток усугубляется тонкостенными насадками, которыми обычно комплектуются агрегаты начального уровня. А в совсем уж дешевых – «восьмисотрублевых» приборах, разброс температур на жале способен выходить за рамки здравого смысла, превышая 100 °С.

Подобные приборы, буквально сжигающие пластик, стоит использовать только в крайнем случае и с предельной осторожностью. Если все-таки приходится работать дешевым аппаратом, то можно сгладить перепады, докупив качественные толстостенные насадки

Их установка взамен штатных позволит хоть как-то стабилизировать температуру пайки. Сверхдешевый паяльник можно приобрести еще и для тренировок новичков. Если научиться паять пластик даже аппаратом с кучей недостатков, то применяя лучшие сварочные аппараты для полипропиленовых труб, можно выполнять работу идеально, получая от нее истинное удовольствие.

Принцип работы аппарата для сварки полипропиленовых труб

Сварка для монтажников и подрядчиков имеет репутацию надежной и постоянной. Часто гораздо легче убедить их сварить, чем склеить. Однако, как и любой из способов подключения, он имеет свои преимущества и недостатки:

Сварочный аппарат позволяет получить рабочую температуру:

• наконечника — в диапазоне 200-480 °С;
• горячего воздуха — в диапазоне 100-480 °C.

В большинстве случаев сварка пластмасс осуществляется в диапазоне температур от 280 до 350 °С.

Принцип работы сварочных аппаратов для пластика очень прост. Края соединяемых элементов нагреваются, что пластифицирует материал. Затем наносится связующий электрод, который соединяет две заготовки в одну.

Материал нагревают двумя способами:

• С помощью горячего воздуха – в технике Hot-Air используется обдув нагретым до определенной температуры воздухом. Края плавятся и сплавляются друг с другом, после чего материал затвердевает, герметизируя соединение.
• Использование горячего жала — метод, чем-то похожий на тот, что используется в традиционных паяльниках для электроники. Устройство снабжено наконечником, который нагревается и при прямом контакте разжижает края соединяемых элементов.

Сделать правильный и эстетичный стык относительно просто, но требует некоторой практики. Всего через несколько ремонтов — и вы овладеете этим искусством сварки пластиковых элементов так, чтобы сварной шов был прочным, а заготовка фиксировалась в нужной компоновке и форме. При сварке частицы связующего и материала смешиваются, поэтому после остывания закрепляются и образуют неразрывное целое.

При сварке пластмасс наиболее распространенным является соединение фрагментов методом Hot-Air, т. е. сварка в потоке горячего газа (газообразный теплоноситель) с использованием сварочных стержней, выполняющих роль связующего.

Критерии выбора сварочного инструмента

Когда мы выбираем класс сварочного инструмента, следует исходить из масштабности предполагаемой работы. Нужно учитывать три критерия:

1. Диапазон диаметров труб, которые предполагается сваривать.
2. Потребляемая мощность.
3. Стоимость устройства.

Данные критерии взаимосвязаны. Чем больше диаметр трубного изделия, тем выше должна быть мощность аппарата. Условно считается, что мощность, выраженная в ваттах, должна десятикратно превышать диаметр, выраженный в миллиметрах. То есть, если внешний диаметр трубы 30 мм, то будет достаточно аппарата мощностью 300 Вт. Цифры не абсолютные и могут колебаться в обе стороны в пределах 30%.

Соответственно, большая потребляемая мощность дает возможность работы с большими трубами, что ведет к существенному увеличению стоимости аппарата.

Как выбрать ручной аппарат для бытового применения

Для стандартного бытового применения наиболее подходящими будут ручные устройства с возможностью пайки труб диаметром до 4 см. Они относительно дешевые и функциональные в пределах своих технических характеристик.

Существенным фактором является комплектация ручного инструмента. Помимо насадок разного диаметра в «чемоданчике» может находиться набор других полезных в быту предметов:

• специальные перчатки;
• отвертки;
• гаечные ключи;
• уровень;
• рулетка;
• ножницы;
• другие предметы.

Выбор сварочного аппарата для труб большого диаметра

Основное неудобство при работе с трубами большого диаметра заключается в определенной сложности при манипуляциях с ними в ручном режиме. Требуется правильно разместить изделия относительно друг друга после разогрева аппаратом, чтобы стык был ровным, недеформированным и герметичным.

В этом случае лучше выбрать сварочные аппараты механического типа, которые позволяют, не теряя времени после плавления, соединять, используя крепкие зажимы.

При выборе следует учитывать, что многие механические аппараты способны осуществлять сварку труб под углом друг к другу (для прокладывания отводов), а также соединять трубы с изогнутыми муфтами.

Стоимость подобных устройств – от 120 тыс. рублей.

Подбираем профессиональное оборудование

Профессиональный вариант сварочного оборудования включает большинство моделей механического класса, а также все электрогидравлические и электромуфтовые устройства. На выбор профессионального оборудования могут влиять, помимо целевого диаметра трубы, и другие характеристики устройства:

1. Подобные аппараты работают в полуавтоматическом режиме. Часто они снабжены специальными сканерами, считывающими штрихкоды со свариваемых деталей, в которых закодированы требуемые параметры сварки.
2. Способность сваривать изделия под углом друг к другу.
3. Наличие электрического торцевателя для обрезки труб.
4. Оборудование электрогидравлическим агрегатом.

Существенным минусом подобных устройств является их цена – от 150 тыс. рублей. Аппарат для сваривания очень больших труб с диметром 50-60 см обойдется в сумму от 1 млн. рублей.

Кроме того, профессиональные сварочные аппараты громоздки и очень тяжелы.

Электрическая схема и устройство АСПТ

Электрическая схема паяльника для труб мало чем отличается от схемы домашнего утюга. Точно так же в подошве размещена нагревательная спираль (ТЭН), нагревом которой управляет терморегулятор. Отличие только заключается в наличии двух ТЭНов, применением более точного терморегулятора и наличие выключателей нагревателей. Выключатели позволяют управлять мощностью нагрева.

С электрической вилки С6 по сетевому проводу питающее напряжение переменного тока 220 В подается через терморегулятор Tt° и выключатели S1, S2 на ТЭНы Н1, Н2. Неоновые лампочки L1 и L2, подключенные через токоограничивающие резисторы R1 и R2 параллельно ТЭНам индицируют когда на них подается питающее напряжение.

Терморегулятор St обеспечивает поддержание заданной температуры. Датчиком температуры в терморегуляторе служит заполненная газом капиллярная трубка ТЕ с расширением на конце, установленным внутри подошвы в высверленном для него круглом отверстии. При нагревании газ расширяется, давит на мембрану, она выгибается и через толкатель размыкает контакты, через которые питающее напряжение подается на ТЭНы.

Расстояние между контактами и мембраной можно изменять вращением винта, на который насажена выведенная наружу корпуса ручка и таким способом, регулировать температуру нагрева башмака. Градуировка на ручке относительная, так как температура нагрева насадок зависит от их размера, окружающей температуры и диаметра свариваемых труб. При сварке полипропиленовых труб степень нагрева башмака подбирается экспериментально.

Благодаря простоте схемы ремонт аппарата для сварки труб не представляет трудностей и в случае отсутствия нагрева подошвы достаточно прозвонить мультиметром целостность проводов, ТЭНов и выключателей с терморегулятором.

Как своими руками сделать паяльник для ППР-труб

Плюсы и минусы самоделки

Самодельные инструменты для соединения ППР обладают как преимуществами, так и недостатками. Собрать такой аппарат своими руками достаточно просто. Кроме того, самодельную установку можно адаптировать под любой диаметр изделий.

Однако у паяльника, созданного своими руками, есть и недостатки:

1. С его помощью невозможно поменять температуру прогрева заготовки.
2. Управлять таким прибором без опыта в сварке ППР-изделий достаточно сложно.
3. Пайка конструкций большого диаметра самодельным инструментом требует много времени.

Необходимые инструменты и материалы

Чтобы осуществить монтаж самодельного устройства, необходимо подготовить следующие расходные материалы и приспособления:

1. Газовую горелку. В качестве нее можно использовать компактный аппарат с пьезоподжигом.
2. Отрезок металлической трубы. Он должен плотно прилегать к соплу горелки и не расшатываться.
3. Несколько насадок от старого паяльника.

Список инструментов для проведения работ включает в себя:

• электрическую дрель;
• сверло для обработки металла.

Процесс сборки

Для сборки самодельного аппарата следует подготовить отрезок трубы, куда будут помещены насадки. Оптимальная длина заготовки составляет 20 см.

Разрезав трубу, следует отступить на 5 см от края и высверлить сквозное отверстие под болты и насадки, в конце установить и прикрутить их.

На что следует обратить внимание при покупке набора для пайки полипропиленовых труб

Покупка того или иного паяльника полипропиленовых труб основывается на трех показателях:

• стоимость прибора для сварки;
• тепловая мощность паяльника;
• форма нагревательного элемента (утюг или цилиндр).

В зависимости от стоимости, выбор паяльников для полипропиленовых труб представлен в трех категориях:

• набор паяльников бюджетного сегмента – китайского и отечественного производства;
• немного выше по стоимости турецкие наборы;
• самые дорогие наборы паяльников — европейских производителей. В особенности популярны немецкие и чешские.

Прежде, чем решить, какие паяльники для полипропиленовых труб лучше, необходимо понять – для кого он приобретается.

Если необходимо собрать полипропиленовый трубопровод у себя дома – стоит обратить внимание на оборудование первого сегмента. Запас прочности деталей таких наборов справится с монтированием двух полных трубопроводных систем вне зависимости от того, цилиндр или утюг используется в качестве нагревательного элемента

Устройство просто в эксплуатации и может после использоваться при частичном монтаже или мелком ремонте (к примеру, сварка участка труб).

Главное отличие китайского оборудования для пайки полипропиленовых труб от чешского состоит не в надежности составляющих, а в его способности поддерживать температуру на изначально заданном уровне. Спустя некоторое время степень погрешности китайских паяльников достигает десяти градусов, из-за чего целостность шва нарушается, что нельзя визуально проверить сразу по окончании сварки.

Домашнему мастеру вполне достаточно будет модели из бюджетного ряда

Начинающему мастеру в начале своей карьеры подойдет использование прибора для пайки полипропиленовых труб от турецких производителей среднего ценового сегмента. Даже через несколько месяцев активного использования амплитуда погрешности составляет всего пару градусов. По себестоимости и итоговому качеству сварки вахтовому работнику намного выгодней купить и использовать два-три турецких паяльника, чем одно устройство немецкого производства.

Сотрудникам фирмы, постоянно занимающихся установкой и ремонтом пропиленового трубопровода, желательно купить дорогой качественный паяльник для сварки труб. Он намного дольше способен работать без отклонений в температуре пайки. Поэтому немецкая продукция признана лучшей для полипропиленовых труб.

Следуя рекомендациям, проще определить, какой выбрать паяльник для полипропиленового трубопровода.

Критерии грамотного выбора

Главным параметром прибора является мощность. Например, для труб диаметром 100 мм этот параметр должен быть от 1,5 кВт, а для дома можно ограничиться 850 Вт.

Однако важны не только характеристики прибора, но и его комплектация. Специалисты рекомендуют приобретать полный комплект. Но при этом насадки в нем должны быть покрыты металлизированным тефлоном.

Обзор популярных моделей

Модель СТ-72180

Среди наиболее популярных брендов присутствуют как зарубежные, так и отечественные. Так под маркой Sturm выпускает аппараты для сварки российское ПО Энергомаш. В линейку его продукции входят ручные агрегаты двух модификаций:

• СТ-72180;
• СТ-72170.

Они отличаются по форме нагревателя. У модели 72180 цилиндрический элемент, а у 72170 – мечевидный. Кроме того, есть незначительная разница в мощности и комплектации. Для сварочного аппарата, первого вида она включает 4 насадки и 6-гранный ключ, в то время как второй дополнительно оснащается перчатками, ножницами и отверткой.

Продукция Турции представлена на отечественном рынке под маркой Candan CM-01. Модели этой компании имеют нагреватель мечевидной формы, обладают небольшой мощностью до 1,5 кВт и позволяют использовать 3 насадки одновременно.

Модель Candan CM-01

Комплектуется такое оборудование всем необходимым для выполнения монтажных работ, а именно:

1. Ножницами;
2. Рулеткой;
3. Уровнем.

Есть на отечественном рынке и продукция совместных предприятий. Одна из таких компаний – Valtec. Аппараты этого итальянско-российского производителя представлены под маркой VTp 799.0.016040. Они имеют мечевидный нагревательный элемент, обладают мощностью до 1,5 кВт.

Но все же наибольшим спросом пользуется продукция чешской компании Dytron. Ее основной специализацией является выпуск сварочного оборудования. В модельный ряд этого производителя входят аппараты для сварки пластиковых труб следующих модификаций:

• Polys P-1;
• P-4.

Они отличаются формой нагревательных элементов, а также мощностью. У первой модели она равна 650 Вт, а у второй – 850 Вт.

Рекомендации по применению

Работу с любым агрегатом следует начинать с прочтения инструкции. Только после внимательного изучения рекомендаций производителя можно подключать паяльник к сети.

Смотрим видео о проборе марки Dytron:

Как пользоваться аппаратом для сварки пластиковых труб? Если прибор используется впервые, то следует учитывать, что его нагрев может занимать от 10 минут до получаса. Но даже после полного нагрева сварочного прибора необходимо постоять 5 минут и только после этого можно приступать к сварочным работам.

Затем в насадку аппарата одновременно вставляются оба отрезка труб, которые подлежат соединению. После их нагревания аппарат для сварки убирается и производится соединение. В процессе выполнения этой операции необходимо некоторое время удерживать их неподвижно до остывания шва. И только после этого труба становится пригодной к эксплуатации.

Если все правила и рекомендации производителя по использованию оборудования будут учтены, то приобретенный аппарат проработает не один год. Причем даже при интенсивном использовании результат всегда будет надежным и качественным.

Как подбираются насадки для пайки полипропиленовых труб

Насадки для паяльника

При выборе размера и формы активной части сварочных аппаратов обращают внимание на эксплуатационные характеристики насадок. Они должны быть прочными, обладать высокой теплопроводностью, сохранять форму при сильном нагреве

Насадки позволяют достаточно быстро работать с пластиковыми трубами, не меняя самого аппарата и не отвлекаясь на посторонние манипуляции при монтаже сложных многопрофильных водопроводов.

Насадка представляет собой металлическое изделие. Диаметр фурнитуры задается форматом трубы, для пайки которой она предназначена. Технология сваривания полипропиленовых труб подразумевает диффузионное соединение внутренней поверхности и внешнего покрытия, задающего механические свойства труб ППР.
